Van bướm mặt bích AUT

Thông tin sản phẩm

• Van bướm mặt bích AUT là dòng van công nghiệp được sản xuất bởi hãng AUT được lắp đặt và sử dụng trên hệ thống các đường ống với chắc năng điều tiết hoặc đóng mở dòng lưu chất qua van.

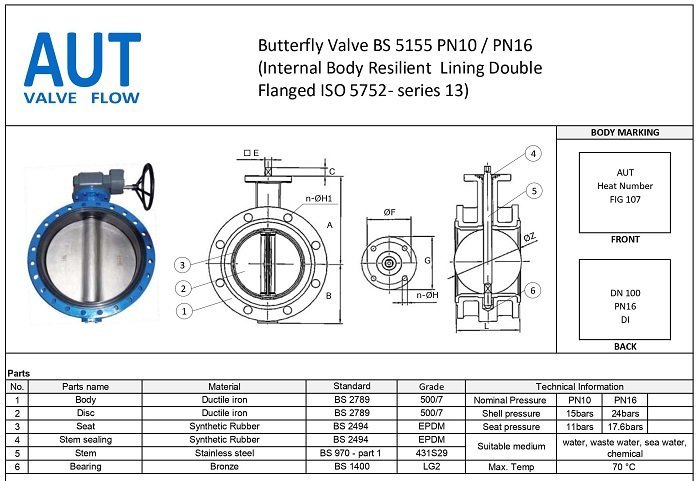

• Van bướm lắp bích AUT cấu tạo bao gồm các bộ phận: Thân van, cánh van, gioăng làm kín, tay quay hộp số, trục van.

– Thân van: Sản xuất bằng vật liệu gang dẻo bằng phương pháp đúc. Thân van được sản xuất với mặt bích hai bên được gắn liền thân van giúp van kết nối chắc chắn với hệ thống bằng mặt bích theo tiêu chuẩn BS.

– Cánh van: Hay còn gọi là đĩa van, cánh van được sản xuất bằng vật liệu inox. Đây là bộ phận quan trong nhất của van, cánh van ngăn chặn hoặc cho phép dòng lưu chất qua van nhờ cơ cấu truyền động trục van, tay quay hộp số vô lăng.

– Trục van: Làm bằng vật liệu inox, trục van kết nối đĩa van và bộ phận điều khiển van.

– Gioăng làm kín: Có chức năng làm van được kín khít hoàn toàn khi đóng và không bị rò rỉ lưu chất ra môi trường bên ngoài.

– Vô lăng tay quay: Đây là bộ phận vận hành van. Vô lăng hộp số được kết nối với trục van để truyền mô men xoắn là quay trục van.

Ưu điểm và nhược điểm Van bướm mặt bích AUT

1. Ưu điểm

– Van được thiết kế gọn gàng, dễ vận chuyển, lắp đặt.

– Van bướm mặt bích sử dụng được trên hầu hết các đường ống với các môi trường lưu chất khác nhau.

– Dễ dàng bảo trì, thay thế van khi có sự cố.

– Van bướm mặt bích AUT có thể dễ dàng kết nối với các bộ phận vận hành van khác nhau như: Tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

2. Nhược điểm

– Áp lực và nhiệt độ sử dụng van không lớn.

– Van chỉ sử dụng được trong môi trường làm việc có áp lực nhỏ hơn 20 bar và nhiệt độ sử dụng tối đa 80 độ C.

– Khi van mở hoàn toàn thì đĩa van vẫn nằm trong thân van nên vẫn ảnh hưởng tới lưu lượng dòng chảy qua van.

Thông số kỹ thuật

– Kích cỡ van: DN50 – DN65 – DN80 – DN100 – DN125 – DN150 – DN200 – DN250 – DN300 – DN350 – DN400 – DN450 – DN500 – DN600 – DN700 – DN800 – DN900 – DN1000 – DN1200.

– Vật liệu sản xuất: Thân gang dẻo, cánh van inox, gioăng làm kín cao su EPDM.

– Kết nối hệ thống: Lắp bích.

– Tiêu chuẩn kết nối: JIS, BS, ANSI, DIN.

– Bộ phận vận hành: Tay quay

– Môi trường sử dụng: Nước, dầu, hoá chất.

– Áp lực làm việc: PN10 – PN16 hay 1Mpa – 1,6Mpa.

– Nhiệt độ sử dụng: Max 80 độ C.

– Nguồn gốc xuất xứ: Hãng AUT – Malaysia

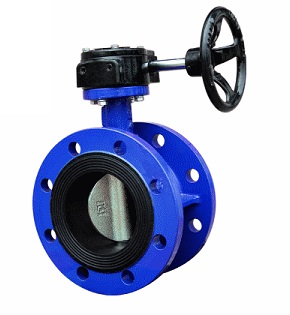

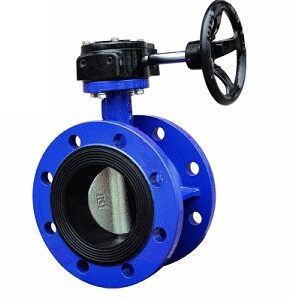

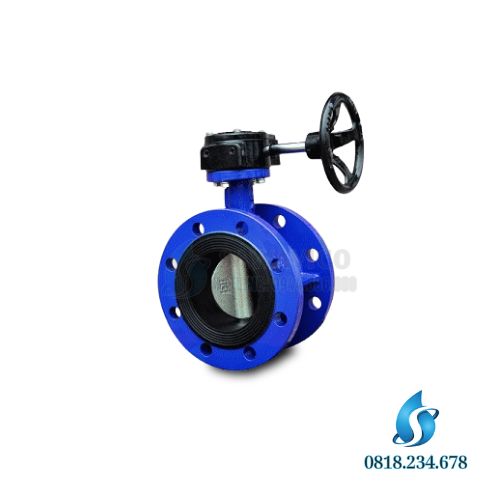

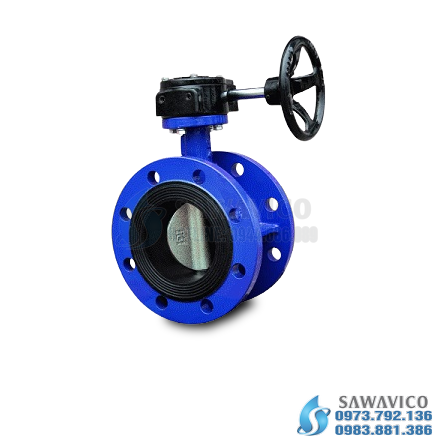

Một số hình ảnh về sản phẩm

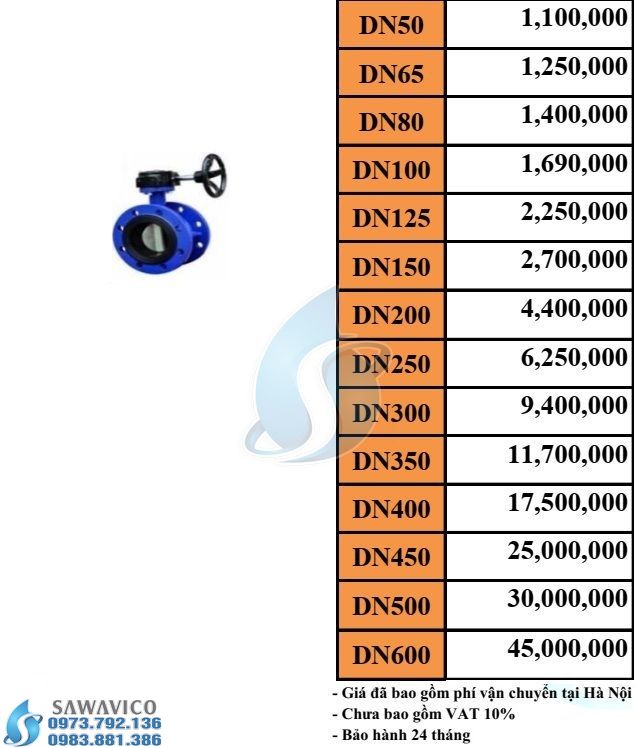

Bảng giá sản phẩm

Mọi chi tiết về sản phẩm van công nghiệp AUT xin vui lòng liên hệ hotline: 0983881386 – 0973792136 để có giá tốt hơn và được tư vấn hoàn toàn miễn phí!
