ĐAI SỬA CHỮA HDPE

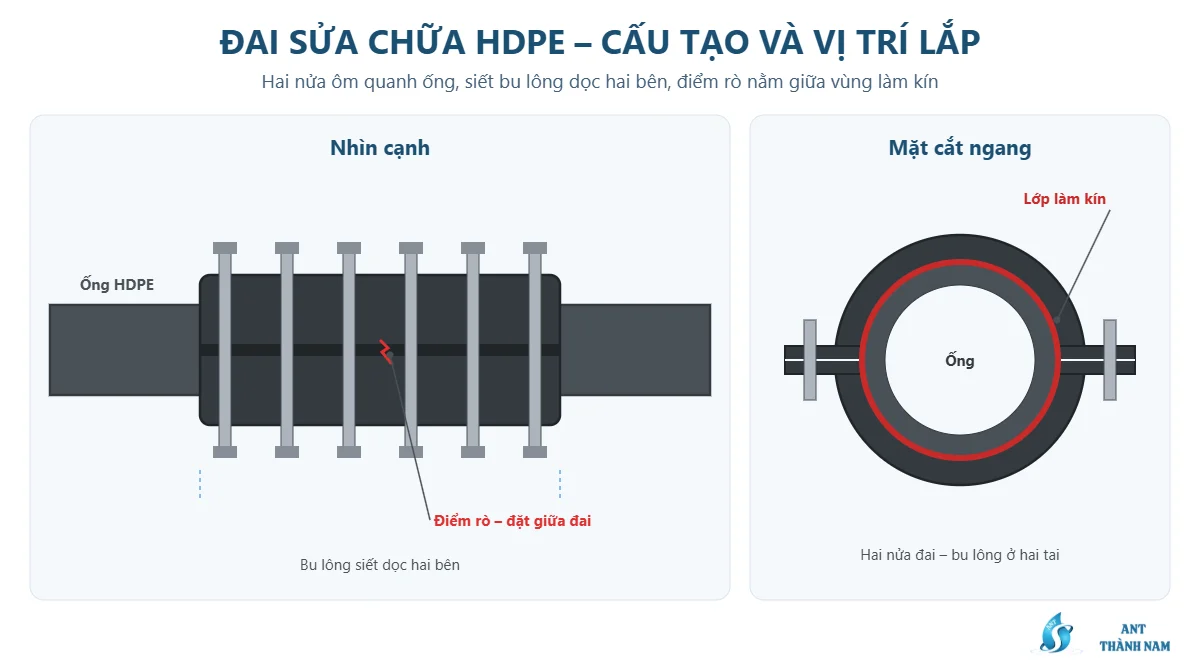

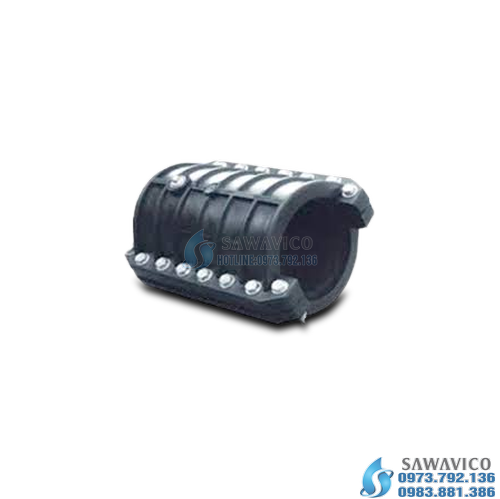

Đai sửa chữa HDPE (còn gọi là đai chữa vỡ ống HDPE, cùm sửa chữa ống nhựa, repair clamp) là phụ kiện dùng để khắc phục nhanh các điểm rò rỉ trên đường ống HDPE như lỗ thủng nhỏ, vết nứt, chỗ ống bị dập hoặc mối nối rò mà không phải thay cả đoạn ống. Theo hình sản phẩm, đai gồm hai nửa ôm quanh ống và được siết bằng nhiều bu lông dọc hai bên. ANT Thành Nam cung cấp đai sửa chữa HDPE từ Ø63 đến Ø400, áp lực PN16, dùng cho mạng cấp nước và đường ống công nghiệp.

Đai sửa chữa HDPE là gì?

Đường ống HDPE rất bền, nhưng trong quá trình vận hành vẫn có thể bị hư hỏng do máy đào đào trúng, đá sắc cấn vào ống, lún nền, va đập khi thi công công trình khác hoặc mối nối thi công kém. Khi xảy ra sự cố, đơn vị quản lý cần khôi phục cấp nước nhanh nhất có thể. Đai sửa chữa cho phép ốp một ống bọc bên ngoài điểm hư hỏng, ép gioăng hoặc bề mặt kín khít vào thành ống để chặn rò rỉ, không cần máy hàn và không cần cắt rời tuyến ống.

Bản mô tả gốc của ANT cho biết đai sửa chữa, chữa vỡ được dùng đấu nối đường ống và đặc biệt tiện dụng khi sửa các lỗi như ống thủng, ống nứt, ống bị dập hoặc mối hàn bị hỏng.

Thông số kỹ thuật đai sửa chữa HDPE ANT

Bảng kích thước

Đai được chọn theo đường kính ngoài của ống cần sửa. Nên đo lại đường kính ngoài thực tế tại vị trí hư hỏng, vì ống bị dập hoặc bị ô-van có thể làm đai khó ôm kín.

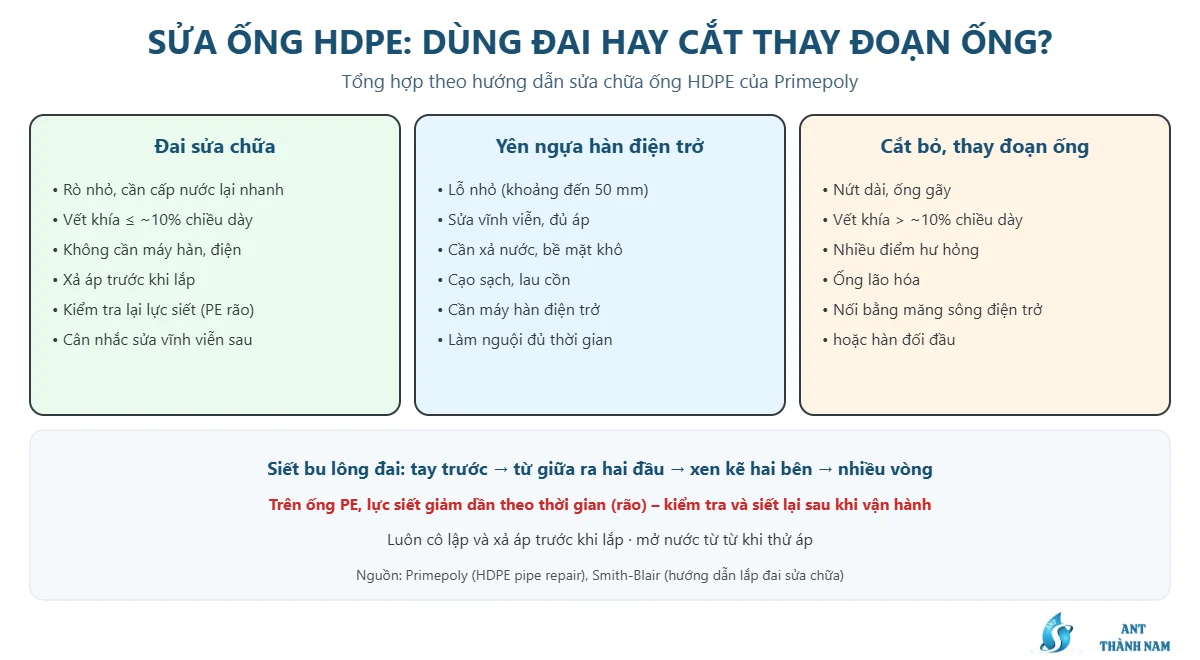

Khi nào dùng đai sửa chữa, khi nào phải cắt thay ống?

Không phải mọi hư hỏng đều nên xử lý bằng đai. Hướng dẫn sửa chữa ống HDPE của Primepoly đưa ra một số nguyên tắc đáng chú ý:

• Vết xước, vết khía sâu hơn khoảng 10% chiều dày thành là điểm tập trung ứng suất có thể phát triển thành vết nứt, nên cắt bỏ đoạn đó.
• Vết nứt dài, ống gãy, nhiều điểm hư hỏng hoặc ống đã lão hóa: nên cắt bỏ và thay đoạn ống mới, nối bằng hàn.
• Đai ốp siết bu lông trên ống HDPE thường được xem là biện pháp chặn rò khẩn cấp, trừ khi nhà sản xuất đai xác nhận dùng lâu dài cho ống PE; sau đó nên sửa chữa bằng phương pháp hàn.

Lý do là nhựa PE có hiện tượng rão (creep): dưới tải trọng kéo dài, nhựa biến dạng chậm, khiến lực siết của bu lông giảm dần theo thời gian. Vì vậy đai ốp cần được kiểm tra lại, và nhiều nhà sản xuất đai kim loại yêu cầu dùng long đen lò xo đĩa (Belleville) khi lắp trên ống PE để duy trì lực siết. Ví dụ, hướng dẫn lắp đai sửa chữa của hãng Smith-Blair (Mỹ) nêu rõ phải dùng long đen Belleville khi lắp trên ống PE.

Các phương án sửa chữa ống HDPE

Hướng dẫn lắp đai sửa chữa HDPE

1. Cô lập và xả áp đoạn ống bị rò: đóng van hai phía, xả áp trước khi thao tác.
2. Đào lộ ống đủ rộng để lắp đai và thao tác cờ lê ở cả hai bên bu lông.
3. Kiểm tra hư hỏng: xác định chiều dài vết nứt; nếu vết nứt dài hơn chiều dài làm kín của đai hoặc ống bị gãy, chuyển sang phương án cắt thay ống.
4. Làm sạch mặt ngoài ống trên toàn bộ chiều dài đai: loại bỏ đất cát, vật sắc, ba via quanh vết thủng.
5. Đánh dấu hai bên vết hư hỏng để đặt đai chính giữa.
6. Lắp hai nửa đai ôm quanh ống, căn điểm rò nằm ở giữa vùng làm kín.
7. Siết bu lông bằng tay trước, sau đó siết dần và đều từ bu lông giữa ra hai đầu, xen kẽ hai bên, lặp lại nhiều vòng. Không siết một bu lông đến chặt hẳn ngay từ đầu.
8. Kiểm tra vị trí: vạch đánh dấu hai bên đều nhau, đai không bị xê dịch khỏi điểm rò.
9. Mở nước từ từ, thử áp và quan sát; nếu còn rò, xả áp và siết thêm đều các bu lông.
10. Kiểm tra lại lực siết sau một thời gian vận hành do nhựa PE bị rão; ghi vị trí đai vào hồ sơ tuyến ống.

Hướng dẫn của Smith-Blair cũng mô tả nguyên tắc siết bu lông từ giữa ra ngoài, vì bu lông ở giữa thường chặn được rò rỉ đầu tiên, sau đó kiểm tra lại vị trí đai so với vạch đánh dấu.

Nguyên nhân hư hỏng ống HDPE thường gặp

Chuẩn bị bộ vật tư sửa chữa khẩn cấp

Sự cố vỡ ống thường xảy ra bất ngờ, và thời gian mất nước phụ thuộc lớn vào việc đơn vị vận hành có sẵn vật tư hay không. Một bộ vật tư sửa chữa khẩn cấp cho mạng ống HDPE nên gồm:

• Đai sửa chữa cho các cỡ ống chính trong mạng lưới (ví dụ Ø63, Ø110, Ø160, Ø225…).
• Măng sông hàn điện trở và một đoạn ống dự phòng cùng SDR để thay thế đoạn hỏng.
• Máy hàn điện trở, dụng cụ cạo ống, khăn lau cồn, kẹp nắn tròn.
• Dao cắt ống, thước dây, bút đánh dấu, cờ lê đúng cỡ bu lông đai.
• Bơm hút nước hố đào, đèn chiếu sáng, biển báo, rào chắn.

Ghi nhận sự cố sau khi sửa chữa

Sau mỗi lần sửa chữa, nên ghi lại: vị trí (tọa độ hoặc mốc), cỡ ống, dạng hư hỏng, nguyên nhân, phương án sửa (đai hay thay ống), ngày giờ và người thực hiện. Với vị trí lắp đai, đặt lịch kiểm tra lại để quyết định có cần thay bằng mối nối hàn hay không. Dữ liệu sự cố tích lũy giúp phát hiện các đoạn tuyến hay hỏng để ưu tiên cải tạo.

Ưu điểm của đai sửa chữa

• Khôi phục cấp nước nhanh: rút ngắn thời gian mất nước cho khách hàng.
• Không cần máy hàn, không cần điện tại hiện trường sự cố.
• Không cần cắt rời tuyến ống đối với các hư hỏng nhỏ.
• Phù hợp dự phòng: đơn vị vận hành nên có sẵn đai cho các cỡ ống chính trong mạng lưới.

Lưu ý an toàn

• Không thao tác trên ống đang có áp.
• Hố đào sâu cần có biện pháp chống sạt lở theo quy định.
• Không đứng đối diện điểm rò khi mở nước thử áp.
• Dùng cờ lê đúng cỡ, không dùng ống nối dài tay vặn để siết quá lực.

Báo giá đai sửa chữa HDPE

Giá đai sửa chữa phụ thuộc đường kính ống và số lượng. ANT cung cấp đồng bộ vật tư sửa chữa và đấu nối ống HDPE: măng sông hàn điện trở, đai khởi thủy HDPE, măng sông nối ống HDPE, cút hàn HDPE, chếch 22,5° hàn nối đầu cùng máy hàn điện trở và máy hàn đối đầu. Liên hệ Hotline 0818.234.678 (TP.HCM) hoặc 0842.888.817 (Hà Nội) để nhận báo giá.

Câu hỏi thường gặp về đai sửa chữa HDPE

Đai sửa chữa có dùng lâu dài được không?

Tùy loại đai và khuyến cáo của nhà sản xuất. Với ống HDPE, đai siết bu lông thường được xem là biện pháp chặn rò nhanh; nên kiểm tra lại lực siết và cân nhắc sửa chữa bằng phương pháp hàn khi có điều kiện.

Có cần xả nước trước khi lắp đai?

Có. Luôn cô lập và xả áp đoạn ống trước khi lắp để đảm bảo an toàn và đai ôm đúng vị trí.

Vết nứt dài có dùng đai được không?

Chỉ khi vết nứt nằm gọn trong vùng làm kín của đai. Vết nứt dài hoặc ống bị gãy nên cắt bỏ đoạn hỏng và thay ống mới.

Chọn đai theo kích thước nào?

Theo đường kính ngoài của ống HDPE cần sửa (Ø63 – Ø400). Đo lại đường kính thực tế tại chỗ hư hỏng trước khi lắp.
