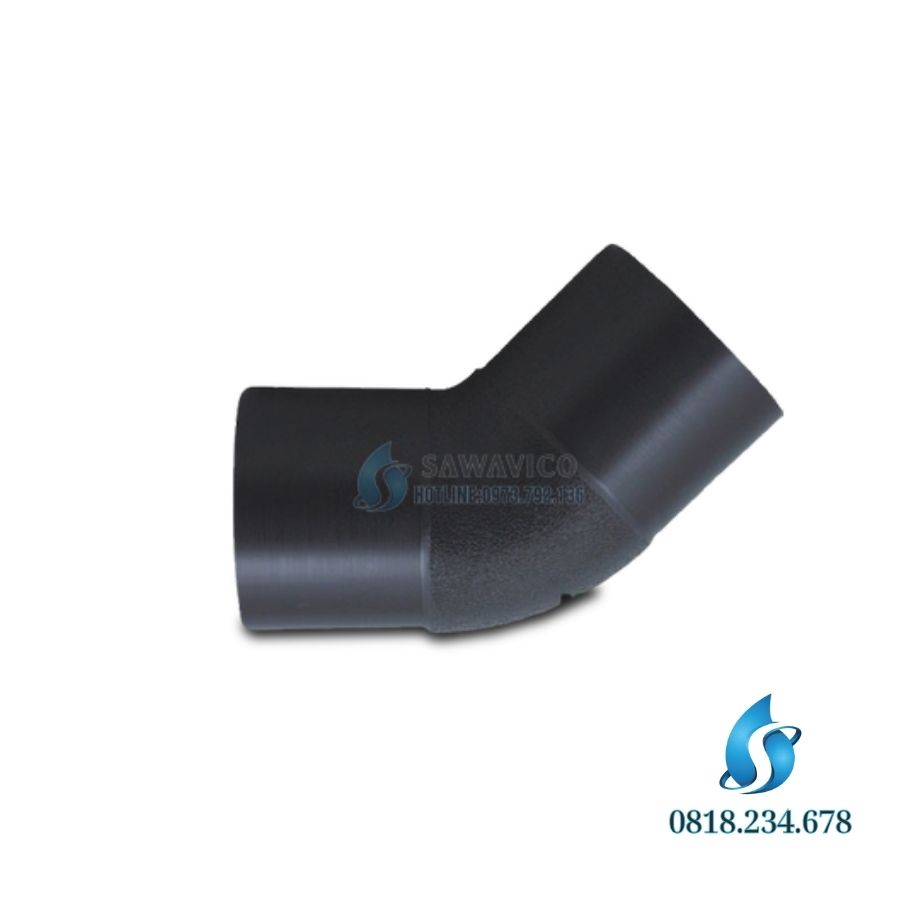

Chếch 22,5° hàn nối đầu HDPE (còn gọi là lơi 22,5 độ HDPE, co 22,5 độ hàn HDPE, cút 22,5° hàn đối đầu, 22.5° butt fusion elbow) là phụ kiện PE100 dùng để đổi hướng đường ống HDPE một góc nhỏ 22,5°. Hai đầu chếch là đầu trơn cùng đường kính ngoài và chiều dày thành với ống, được nối với ống bằng máy hàn đối đầu, tạo mối nối liền khối. ANT Thành Nam cung cấp chếch 22,5° hàn nối đầu PE100 từ Ø63 đến Ø800, áp lực PN10 và PN16, dùng cho các tuyến cấp nước, thoát nước và công nghiệp cần đổi hướng nhẹ.
Chếch 22,5° hàn nối đầu là gì?
Trên thực tế, tuyến ống ít khi chỉ rẽ vuông góc. Đường ống thường phải uốn theo mép đường, vòng qua cột điện, hố ga, mố cầu hoặc đổi cao độ để vượt qua công trình ngầm. Những vị trí này cần góc đổi hướng nhỏ, và chếch 22,5° là lựa chọn phổ biến nhất sau chếch 45°.
So với cút hàn HDPE 90°, chếch 22,5° làm dòng chảy đổi hướng êm hơn, tổn thất áp lực nhỏ hơn và lực đẩy tác dụng lên phụ kiện cũng nhỏ hơn. Chếch cũng có thể ghép nối tiếp để tạo các góc 45°, 67,5° hoặc 90° với bán kính cong lớn khi cần dòng chảy thật êm.
Thông số kỹ thuật chếch 22,5° hàn nối đầu ANT
| Vật liệu | Nhựa PE100 |
|---|---|
| Công nghệ sản xuất | Đúc và tiện |
| Góc | 22,5° |
| Phương pháp nối | Hàn nối đầu (butt fusion) |
| Kích thước | Ø63 – Ø800 |
| Áp lực | PN10, PN16 |
| Màu sắc | Đen |
| Xuất xứ | Trung Quốc, Malaysia |
| Đóng gói | Bao tải |
| Khả năng cung ứng | Container 40 ft/tháng |
| Bảo hành | 12 tháng |
Bảng chiều dày chếch 22,5° PN10 và PN16
Chiều dày thành chếch phải bằng chiều dày ống để mặt hàn trùng khít. PN10 tương ứng ống PE100 SDR17, PN16 tương ứng SDR11:
| Đường kính ngoài | PN10 (mm) | PN16 (mm) | Đường kính ngoài | PN10 (mm) | PN16 (mm) |
|---|---|---|---|---|---|
| Ø63 | 3,8 | 5,8 | Ø225 | 13,4 | 20,5 |
| Ø75 | 4,5 | 6,8 | Ø250 | 14,8 | 22,7 |
| Ø90 | 5,4 | 8,2 | Ø280 | 16,6 | 25,4 |
| Ø110 | 6,6 | 10,0 | Ø315 | 18,7 | 28,6 |
| Ø125 | 7,4 | 11,4 | Ø355 | 21,1 | 32,2 |
| Ø140 | 8,3 | 12,7 | Ø400 | 23,7 | 36,3 |
| Ø160 | 9,5 | 14,6 | Ø450 | 26,7 | 40,9 |
| Ø180 | 10,7 | 16,4 | Ø500 – Ø800: chiều dày theo đơn hàng | ||
| Ø200 | 11,9 | 18,2 | |||
Với các cỡ Ø500 – Ø800, bảng thông số ANT chưa ghi chiều dày; khi đặt hàng cần nêu rõ SDR hoặc PN của ống để nhà cung cấp chọn đúng chiều dày.
Uốn ống hay dùng chếch?
Ống HDPE có thể uốn nguội tại hiện trường, nhưng bán kính uốn phải đủ lớn để không gây ứng suất quá mức. Theo bảng uốn ống PE ngoài hiện trường trong tài liệu kỹ thuật của Chevron Phillips (DriscoPlex):
| SDR ống | Bán kính uốn tối thiểu | Ví dụ ống Ø110 |
|---|---|---|
| SDR ≤ 9 | 20 × đường kính ngoài | 2,2 m |
| 9 < SDR ≤ 13,5 (gồm SDR11) | 25 × đường kính ngoài | 2,75 m |
| 13,5 < SDR ≤ 21 (gồm SDR17) | 27 × đường kính ngoài | 2,97 m |
| Có phụ kiện hoặc mặt bích trong đoạn uốn | 100 × đường kính ngoài | 11 m |
Như vậy, ống nhỏ có thể uốn để tránh vật cản nếu có đủ chiều dài. Với ống lớn, hoặc ở vị trí chật hẹp không đủ chỗ uốn với bán kính trên, dùng chếch 22,5° là cách chắc chắn hơn. Lưu ý: không uốn ống sát mối hàn chếch, vì đoạn uốn có phụ kiện phải có bán kính lớn hơn nhiều.

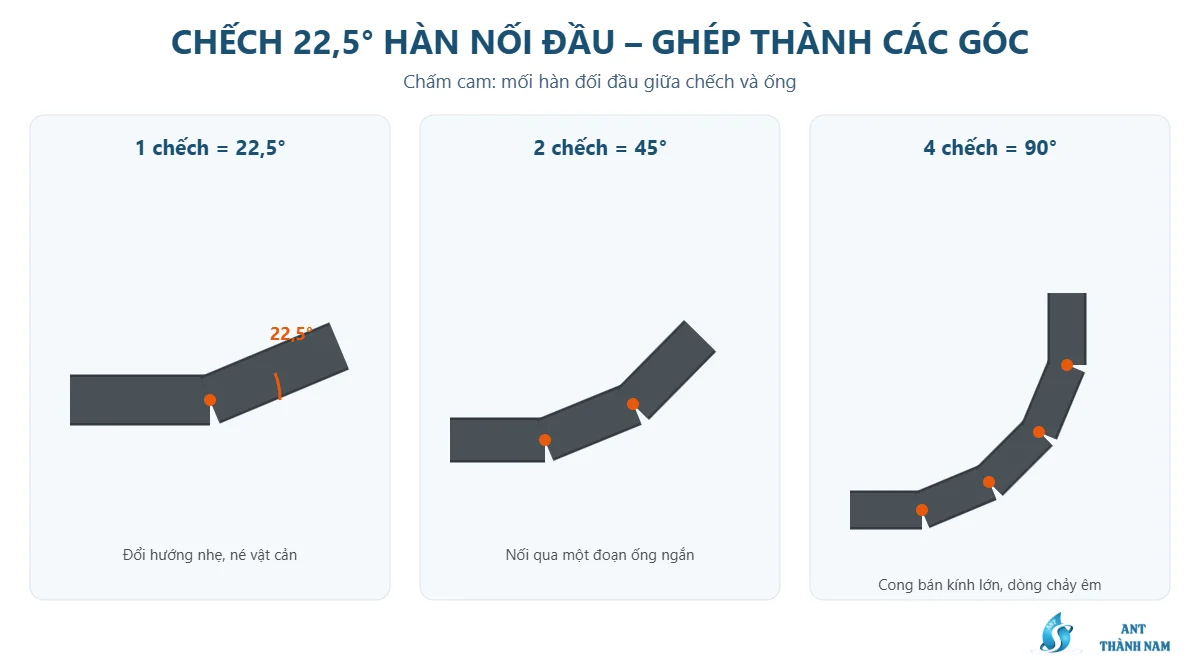

Ghép chếch 22,5° để tạo các góc khác
Một ưu điểm của góc 22,5° là dễ ghép thành các góc thông dụng:
- 45° = 2 chếch 22,5° nối qua một đoạn ống ngắn.
- 67,5° = 3 chếch 22,5°.
- 90° = 4 chếch 22,5°, tạo đoạn cong bán kính lớn, dòng chảy êm hơn cút 90° đơn.

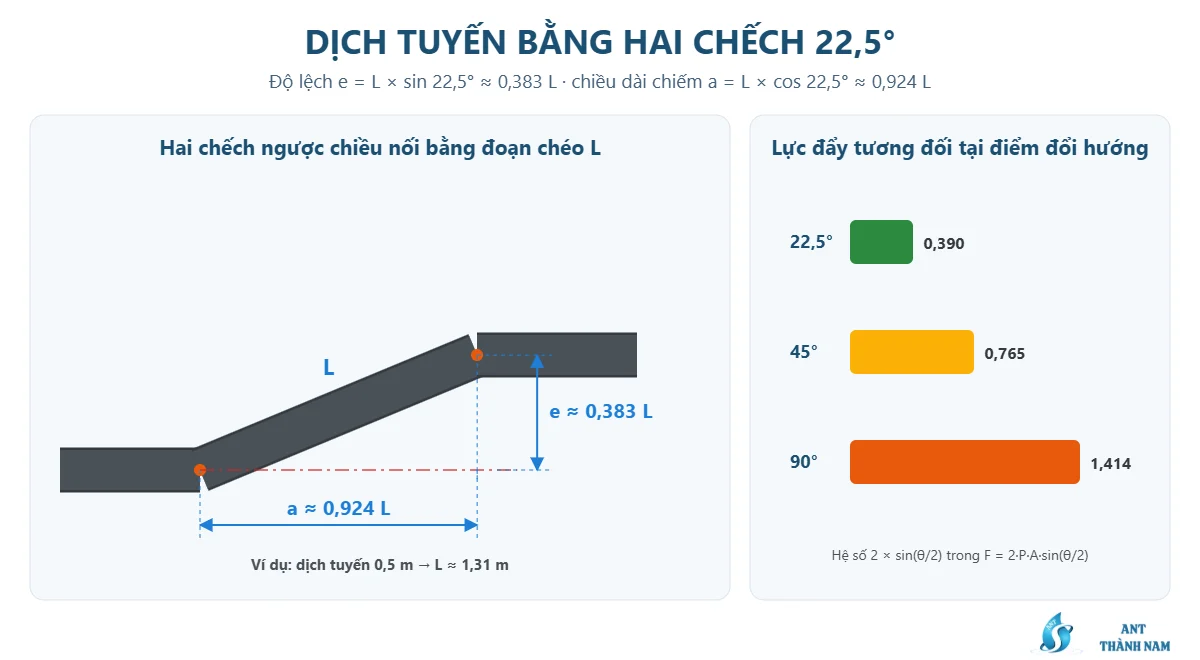

Tính toán đoạn lệch tuyến bằng hai chếch 22,5°
Khi cần dịch tuyến ống sang ngang để né vật cản rồi đi tiếp song song với hướng cũ, dùng hai chếch 22,5° ngược chiều nhau nối bằng một đoạn ống chéo dài L (tính theo tâm ống). Theo lượng giác:
- Độ lệch ngang: e = L × sin 22,5° ≈ 0,383 × L
- Chiều dài chiếm theo hướng tuyến: a = L × cos 22,5° ≈ 0,924 × L
Ví dụ: cần dịch tuyến 0,5 m thì đoạn chéo L ≈ 0,5 ÷ 0,383 ≈ 1,31 m, chiếm khoảng 1,21 m chiều dài tuyến (chưa kể chiều dài hai chếch). Khi đo cắt ống, cần trừ chiều dài phần thẳng của chếch và lượng hao hụt do bào mặt ở mỗi mối hàn.
Lực đẩy tại điểm đổi hướng: góc nhỏ có lợi thế gì?
Khi dòng nước có áp đổi hướng, phụ kiện chịu một lực đẩy hướng ra phía ngoài góc cong. Lực này tính gần đúng theo công thức thủy lực quen thuộc: F = 2 × P × A × sin(θ/2), trong đó P là áp lực trong ống, A là diện tích tiết diện ống và θ là góc đổi hướng. Hệ số 2 × sin(θ/2) cho thấy góc càng nhỏ thì lực đẩy càng nhỏ:
| Góc đổi hướng | Hệ số 2 × sin(θ/2) | Ví dụ ống Ø110 ở 10 bar (lấy A theo đường kính ngoài) |
|---|---|---|
| 22,5° | 0,390 | ≈ 3,7 kN (≈ 378 kgf) |
| 45° | 0,765 | ≈ 7,3 kN (≈ 742 kgf) |
| 90° | 1,414 | ≈ 13,4 kN (≈ 1.370 kgf) |
Lực đẩy tại chếch 22,5° chỉ khoảng 28% so với cút 90° cùng cỡ, cùng áp lực. Với hệ ống hàn HDPE liền khối, lực này được thân ống và ma sát đất tiếp nhận; tuy vậy ở ống cỡ lớn, áp lực cao hoặc nền đất yếu, nhà thiết kế vẫn cần kiểm tra khả năng chịu lực tại các điểm đổi hướng. Ngoài ra, góc đổi hướng nhỏ cũng làm dòng chảy êm hơn, giảm tổn thất cục bộ so với cút vuông.
Chếch đúc và chếch hàn múi: có phải giảm áp?
Theo hướng dẫn POP006 của Hiệp hội Ống nhựa Úc PIPA, phụ kiện đúc (injection moulded) làm việc đúng áp lực ghi trên phụ kiện, không phải giảm áp. Với phụ kiện hàn múi (cắt ống vát góc rồi hàn lại), hệ số giảm áp phụ thuộc góc cắt mỗi mặt:
| Cách làm chếch 22,5° | Góc cắt mỗi mặt | Hệ số giảm áp theo PIPA |
|---|---|---|
| Đúc liền khối | Không có mối hàn múi | Không giảm áp |
| Hàn múi 2 đoạn (1 mối hàn) | 11,25° | 0,8 |
| Hàn múi 3 đoạn (2 mối hàn) | 5,625° | 1,0 |
Chếch 22,5° ANT được sản xuất theo công nghệ đúc và tiện, phù hợp dùng đúng cấp áp PN10 hoặc PN16 ghi trên phụ kiện.
Hướng dẫn hàn chếch 22,5° vào ống
- Kiểm tra đồng bộ: chếch và ống cùng đường kính, cùng SDR, cùng vật liệu PE100.
- Kẹp chếch bằng má kẹp phù hợp; đỡ phần thân chếch để đầu hàn nằm thẳng trục với ống.
- Bào mặt đầu bằng đĩa bào đến khi phoi ra liên tục; kiểm tra lệch mép không quá 10% chiều dày thành.
- Gia nhiệt ở 200 – 220 °C theo DVS 2207-1, tạo gờ, ngâm nhiệt khoảng 10 giây cho mỗi mm chiều dày.
- Chuyển đổi nhanh, ép hàn theo bảng áp lực của máy, làm nguội dưới áp đủ thời gian.
- Kiểm tra góc lắp: trước khi hàn đầu thứ hai, xoay chếch đúng mặt phẳng đổi hướng; sai lệch nhỏ ở mặt phẳng xoay sẽ làm tuyến lệch hướng ở đoạn dài phía sau.
Với cỡ lớn, dùng máy hàn thủy lực như ANT-250H hoặc cỡ tương ứng dải ống.
Ứng dụng
- Uốn tuyến ống cấp nước theo đường giao thông, bờ kênh, mép đê.
- Né hố ga, cột điện, móng công trình, đường ống hiện hữu.
- Đổi cao độ khi tuyến ống đi qua cống, mương hoặc công trình ngầm.
- Tạo đoạn cong bán kính lớn tại trạm bơm, nhà máy nước.
- Tuyến ống xả, thu nước biển, nuôi trồng thủy sản cần đổi hướng nhẹ.
Lưu ý thiết kế
- Neo giữ tại điểm đổi hướng: hệ ống hàn HDPE là liền khối nên thường không cần gối chặn như ống nối gioăng; tuy vậy tại vị trí chuyển sang ống gang, thép hoặc van lớn vẫn cần tính toán neo giữ.
- Không đặt chếch sát van, bơm: để một đoạn ống thẳng giữa chếch và thiết bị để dòng chảy ổn định.
- Đệm cát quanh chếch khi chôn ngầm; đầm kỹ hai bên để chếch không bị lún lệch.
- Ghi lại vị trí chếch trên bản vẽ hoàn công để sau này dễ xác định hướng tuyến.
Kiểm tra chếch khi nhận hàng
- Đúng đường kính, đúng chiều dày theo PN/SDR đặt hàng.
- Góc đúng 22,5°; hai mặt đầu phẳng, vuông góc với trục.
- Đoạn thẳng hai đầu đủ dài để kẹp trên máy hàn.
- Bề mặt nhẵn, không nứt, không rỗ khí; ký hiệu vật liệu PE100 rõ ràng.
Báo giá chếch 22,5° hàn nối đầu HDPE
Giá chếch 22,5° phụ thuộc đường kính, cấp áp và số lượng. ANT cung cấp đồng bộ phụ kiện hàn nối đầu: cút hàn HDPE, tê đều hàn HDPE, nút bịt hàn HDPE, đầu bích hàn HDPE và đai sửa chữa HDPE. Với vị trí chật hẹp, tham khảo chếch hàn điện trở. Liên hệ Hotline 0818.234.678 (TP.HCM) hoặc 0842.888.817 (Hà Nội) để nhận báo giá.
Câu hỏi thường gặp về chếch 22,5° HDPE
Chếch 22,5° khác chếch 45° thế nào?
Chếch 22,5° đổi hướng một nửa góc so với chếch 45°, dòng chảy êm hơn và lực đẩy nhỏ hơn. Hai chếch 22,5° ghép lại tạo góc 45° với bán kính cong lớn hơn.
Có hàn chếch 22,5° bằng máy hàn điện trở được không?
Chếch hàn nối đầu có hai đầu trơn, hàn bằng máy hàn đối đầu. Nếu muốn dùng máy hàn điện trở, cần thêm măng sông điện trở ở mỗi đầu.
Chếch PN16 có hàn với ống PN10 được không?
Không nên. Chiều dày khác nhau tạo bậc ở mối hàn và làm thông số gia nhiệt hai bên không khớp. Chọn chếch cùng SDR với ống.
Ống HDPE uốn được thì có cần chếch không?
Nếu đủ chiều dài để uốn với bán kính tối thiểu (khoảng 25 lần đường kính ngoài với ống SDR11), có thể uốn ống. Ở vị trí chật hẹp, ống lớn hoặc gần phụ kiện, nên dùng chếch.
