Kép ren mạ kẽm

Kép ren mạ kẽm (kép thép mạ kẽm, núm nối ren ngoài, nipple) là phụ kiện ống thép có hai đầu ren ngoài, dùng để nối nhanh các đầu ren trong với nhau hoặc kết nối van, phụ kiện, thiết bị với đường ống. Theo ANT, kép ren mạ kẽm có cấu tạo đơn giản, làm bằng thép được chọn nhiều vì giá thành rẻ mà vẫn bảo đảm an toàn cho hệ thống; kiểu hai đầu ren ngoài giúp tháo lắp và thay thế dễ dàng về sau.

Kép ren mạ kẽm là gì?

Trên đường ống ren, hầu hết phụ kiện (tê, cút, măng sông) và van đều có đầu ren trong. Khi cần đặt hai chi tiết ren trong sát nhau – ví dụ lắp van ngay sau tê – không thể vặn trực tiếp chúng vào nhau. Kép ren là “cầu nối” ngắn nhất: một đầu ren ngoài vặn vào chi tiết thứ nhất, đầu kia vặn vào chi tiết thứ hai. So với việc cắt một đoạn ống ngắn và tiện ren hai đầu, kép có sẵn giúp tiết kiệm thời gian và bảo đảm ren đúng chuẩn.

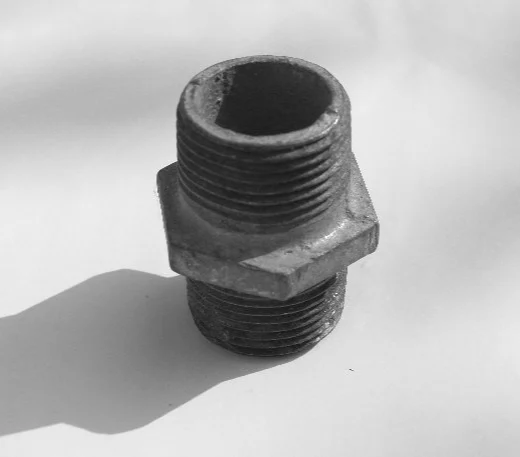

Ảnh trên là một kép lục giác bằng gang dẻo, hai đầu ren ngoài khác cỡ – dạng kép thu. Phần lục giác ở giữa để siết bằng cờ lê.

Thông số kỹ thuật kép ren mạ kẽm ANT

Ưu điểm ANT nêu: nâng cao tuổi thọ sản phẩm nhờ lớp phủ bền bảo vệ cấu trúc thép bên trong. Áp lực và nhiệt độ cho phép phụ thuộc loại kép và giảm khi nhiệt độ tăng; hãy báo điều kiện làm việc thực tế khi đặt hàng.

Các dạng kép ren

• Kép lục giác đều: hai đầu ren ngoài cùng cỡ, lục giác ở giữa. Dạng phổ biến nhất để nối van với phụ kiện.
• Kép thu (kép lục giác giảm): hai đầu khác cỡ, vừa nối vừa chuyển cỡ, ví dụ 1″ × ¾”.
• Kép ống (kép dài): một đoạn ống ngắn tiện ren hai đầu, không có lục giác; dùng khi cần khoảng cách dài hơn giữa hai chi tiết.

Catalog phụ kiện gang dẻo theo EN 10242 của Georg Fischer liệt kê kép (nipple) là một nhóm tiêu chuẩn cùng với cút, tê, măng sông, lơ thu và rắc co.

Kép ren, măng sông hay rắc co?

Kép nối cứng hai chi tiết; nếu sau này cần tháo van mà không xoay các phụ kiện xung quanh, hãy thay kép bằng một cụm có rắc co.

Chọn cỡ kép theo ống

Kép được gọi theo cỡ ren inch/DN giống ống. Bảng sau quy đổi đường kính ngoài danh nghĩa theo bảng NPS/DN của Enerpac:

Với kép thu, ghi theo thứ tự đầu lớn × đầu nhỏ. Ống theo EN 10255 có đường kính ngoài lớn hơn hệ NPS một chút (Engineering ToolBox), nhưng cỡ ren gọi theo inch vẫn tương ứng.

Hướng dẫn lắp đặt kép ren mạ kẽm

1. Kiểm tra ren hai đầu kép và đầu ren trong của hai chi tiết cần nối.
2. Quấn băng tan lên cả hai đầu ren ngoài của kép theo chiều ren, căng đều, không che miệng ống; tối thiểu 3 vòng với ren ½” – 2″ theo Boshart.
3. Vặn kép vào chi tiết thứ nhất, siết bằng cờ lê vào phần lục giác.
4. Vặn chi tiết thứ hai (van, tê…) vào đầu còn lại của kép, căn hướng tay van hoặc nhánh tê trước khi siết chặt.
5. Giữ kép bằng cờ lê khi siết chi tiết thứ hai để mối thứ nhất không bị nới.
6. Thử áp, kiểm tra hai mối ren.

Với kép ống không có lục giác, dùng kìm ống kẹp vào giữa thân – nơi không có ren – để không làm hỏng ren.

Lưu ý khi sử dụng kép ren

• Kép rất ngắn: phần thân giữa hai đoạn ren hầu như không có, dễ bị gãy nếu chịu lực uốn; không dùng kép ngắn làm điểm đỡ cho van nặng.
• Nhiều kép nối tiếp tạo tuyến ống cứng, nhiều mối ren; nên thay bằng đoạn ống có ren khi khoảng cách lớn.
• Hệ ren: BSP (55°) và NPT (60°) không lắp lẫn (Redfluid). Kép là chi tiết hay dùng để nối thiết bị nhập khẩu, nên càng cần kiểm tra hệ ren.
• Nối với van đồng: kép thép mạ kẽm vặn trực tiếp vào van đồng thau trong môi trường nước có thể gây ăn mòn điện hóa; cân nhắc rắc co cách điện hoặc đoạn nối đồng thau (InspectAPedia).
• Nước nóng: lớp kẽm có thể đảo cực ở 60 – 82 °C trong một số loại nước (AGA); với nước nóng, dùng kép ren inox.

Lỗi thường gặp

Ví dụ: kép ren trong cụm van và đồng hồ

Một cụm lắp đặt điển hình trên đường ống ren mạ kẽm có thể gồm: tê lấy nhánh – kép ren – van chặn – rắc co – đồng hồ nước – rắc co – van chặn. Ở cụm này:

• Kép ren nối đầu nhánh ren trong của tê với đầu ren trong của van, giúp van nằm sát tê, gọn gàng.
• Rắc co đặt hai bên đồng hồ để thay, kiểm định đồng hồ mà không phải xoay đường ống.
• Van chặn hai phía cô lập đồng hồ khi bảo trì.

Nếu dùng kép ở vị trí của rắc co, mỗi lần tháo đồng hồ sẽ phải nới cả tuyến. Vì vậy, kép dùng cho những mối nối cố định, còn vị trí cần tháo định kỳ nên dành cho rắc co. Tham khảo thêm cách bố trí trong bài hộp đồng hồ tôn.

Kiểm tra kép ren khi nhận hàng

• Ren hai đầu đều, không sứt, không bị kẽm đọng; vặn thử vào một phụ kiện mẫu.
• Đồng trục: hai đầu ren thẳng hàng, kép không bị cong vênh.
• Lớp mạ phủ kín, không bong tróc; theo EN ISO 1461 (Galvanizers Association), thép dày trên 3 mm đến 6 mm yêu cầu lớp kẽm trung bình tối thiểu 70 µm.
• Kép thu: kiểm tra đúng cặp cỡ ở hai đầu.

Ứng dụng của kép ren mạ kẽm

• Nối van với tê, cút, măng sông trên đường cấp nước, PCCC.
• Lắp đồng hồ áp, van xả khí, công tắc áp suất vào phụ kiện.
• Nối đầu bơm, bình chứa, thiết bị có đầu ren trong với đường ống.
• Kéo dài ngắn đầu ra của phụ kiện để lắp tiếp thiết bị.

Thông tin cần cung cấp khi đặt hàng

Báo giá kép ren mạ kẽm

Giá kép ren mạ kẽm phụ thuộc dạng kép, cỡ, xuất xứ và số lượng. ANT cung cấp đồng bộ phụ kiện kẽm: cút ren, tê ren, nút bịt, lơ thu, rắc co. Liên hệ Hotline 0818.234.678 (TP.HCM) hoặc 0842.888.817 (Hà Nội).

Câu hỏi thường gặp về kép ren mạ kẽm

Kép ren dùng để làm gì?

Để nối hai chi tiết có ren trong đặt sát nhau, như van với tê, hoặc thiết bị với phụ kiện.

Kép lục giác và kép ống khác nhau thế nào?

Kép lục giác ngắn, có lục giác ở giữa để siết. Kép ống là đoạn ống ren hai đầu, dài hơn, không có lục giác.

Có thể dùng kép để nối hai ống?

Không. Hai đầu ống đều là ren ngoài, cần dùng măng sông hoặc rắc co.

Kép ren mạ kẽm chịu áp bao nhiêu?

Dữ liệu ANT: 10, 16 hoặc 25 bar tùy loại, nhiệt độ tới 180 °C. Áp suất cho phép giảm khi nhiệt độ tăng.

Kép ren có bị gãy không?

Kép ngắn có phần thân rất mỏng giữa hai đoạn ren, nên có thể gãy nếu phải đỡ van nặng hoặc bị va đập. Luôn có giá đỡ cho van và đường ống.

Kép ren mạ kẽm có dùng cho khí nén, gas được không?

ANT liệt kê khí và gas trong môi trường làm việc. Với đường khí, cần quấn băng tan kỹ và kiểm tra kín bằng nước xà phòng; với gas, dùng vật liệu làm kín phù hợp và tuân thủ quy định an toàn của công trình.
