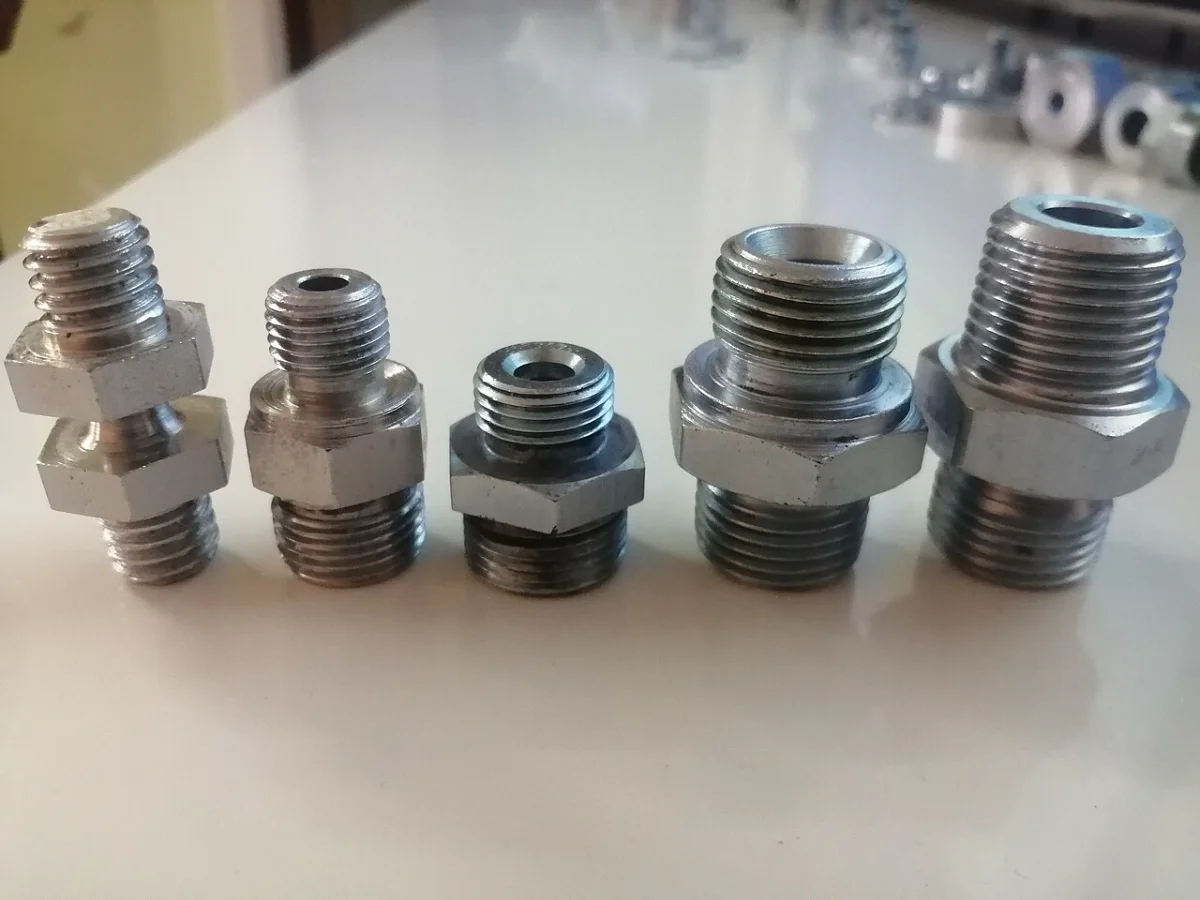

Kép ren inox (còn gọi là kép nối ren inox, kép inox, nipple inox, pipe nipple) là đoạn ống ngắn bằng thép không gỉ có ren ngoài ở hai đầu, dùng để nối hai phụ kiện hoặc thiết bị có ren trong, ví dụ nối van với tê, nối cút với rắc co. Kép ren inox có nhiều dạng: kép lục giác, kép sát (kép liền ren), kép dài và kép thu hai đầu khác cỡ. ANT Thành Nam cung cấp kép ren inox 201, 304, 316 từ ¼” đến 4″, áp lực làm việc 25 bar, nhiệt độ đến 180 °C.
Kép ren inox là gì?
Trong hệ thống ống ren, phần lớn phụ kiện như cút, tê, van, rắc co đều có đầu ren trong. Khi cần nối trực tiếp hai phụ kiện ren trong với nhau, cần một chi tiết có ren ngoài ở cả hai đầu. Đó là kép ren.

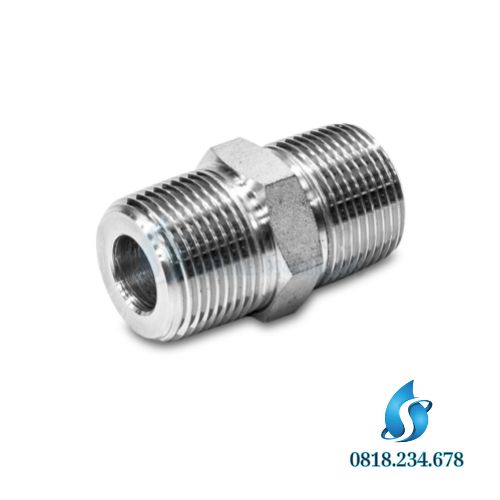

Theo trang kỹ thuật của Titan Fittings, kép ren inox chủ yếu dùng cho hệ thống áp thấp đến trung bình, có ren ngoài dạng côn, và việc chọn đúng loại giúp tránh rò rỉ hay hư hỏng mối nối. Kép ren có cấu tạo đơn giản gồm phần thân và hai đầu ren; với kép lục giác, phần giữa được làm thành hình lục giác để vặn cờ lê.

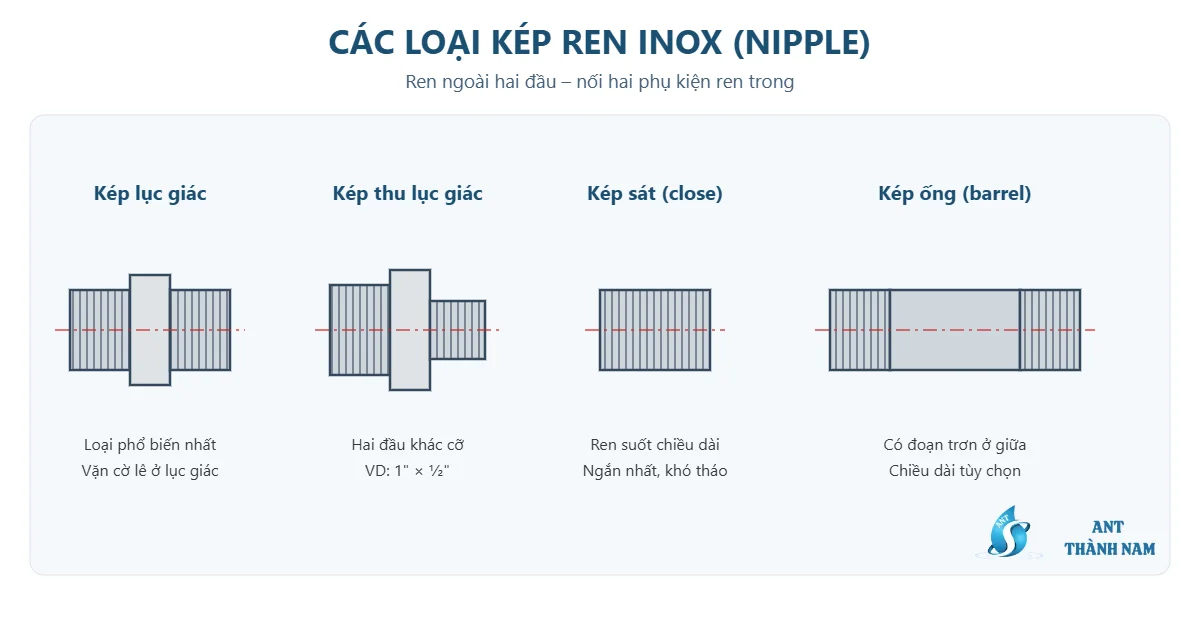

Các loại kép ren inox
| Loại kép | Đặc điểm | Ưu – nhược |
|---|---|---|
| Kép lục giác (hex nipple) | Giữa có đầu lục giác, hai đầu ren ngoài | Dễ vặn bằng cờ lê, tháo lắp thuận tiện; loại phổ biến nhất |
| Kép thu lục giác (reducing hex nipple) | Hai đầu ren khác cỡ, ví dụ 1″ × ½” | Vừa nối vừa giảm cỡ, gọn |
| Kép sát (close nipple) | Ren suốt chiều dài, không có đoạn trơn | Ngắn nhất, nhưng khó kẹp cờ lê, dễ hỏng ren khi tháo |
| Kép ống (barrel nipple) | Đoạn ống ren hai đầu, giữa có đoạn trơn | Chiều dài tùy chọn, kẹp được bằng kìm ống |
| Kép ren một đầu (TOE) | Một đầu ren, một đầu trơn | Dùng làm chân đế, đầu hàn hoặc đầu nối ống mềm |
Tài liệu của ZIZI Steel phân biệt hai cách gọi đầu ren: TBE (Threaded Both Ends, ren hai đầu) và TOE (Threaded One End, ren một đầu). Kép ren inox thông dụng trên thị trường Việt Nam là loại TBE lục giác.
Kích thước kép ren inox thông dụng
| Cỡ ren | DN | Phi ống | Chiều sâu ăn ren tham khảo |
|---|---|---|---|
| ¼” | DN8 | 13 | ~10 mm |
| ⅜” | DN10 | 17 | ~10 mm |
| ½” | DN15 | 21 | ~13 mm |
| ¾” | DN20 | 27 | ~14 mm |
| 1″ | DN25 | 34 | ~17 mm |
| 1¼” | DN32 | 42 | ~18 mm |
| 1½” | DN40 | 49 | ~18 mm |
| 2″ | DN50 | 60 | ~19 mm |
| 2½” – 4″ | DN65 – DN100 | 76 – 114 | ~29 – 33 mm |
Chiều sâu ăn ren là đoạn ren thực sự vặn vào phụ kiện. Khi chọn chiều dài kép, cần đảm bảo mỗi đầu đủ chiều sâu ăn ren và còn khe hở giữa hai phụ kiện để vặn cờ lê. Với kép lục giác, chiều dài tổng thường vào khoảng hai lần chiều sâu ăn ren cộng chiều dày lục giác.
Thông số kỹ thuật kép ren inox ANT
| Quy cách | ¼” – 4″ (DN8 – DN100), kép đều và kép thu |
|---|---|
| Chất liệu | Inox 201, 304, 316 |
| Kiểu | Kép lục giác, kép sát, kép ống, kép thu (lệch) |
| Kết nối | Ren ngoài hai đầu (BSPT hoặc NPT); loại một đầu hàn theo yêu cầu |
| Áp lực | 25 bar |
| Nhiệt độ | Đến 180 °C |
| Môi trường | Nước, khí, gas, dầu |
| Xuất xứ | Việt Nam, Đài Loan |
| Bảo hành | 12 tháng |
Chọn kép ren inox 201, 304 hay 316?
| Mác inox | Đặc điểm | Nên dùng cho |
|---|---|---|
| Inox 201 | Ít niken, giá thấp, chống gỉ trung bình | Nước sạch trong nhà, khí khô |
| Inox 304 | Cr 18%, Ni 8%, chống gỉ tốt | Cấp nước, thực phẩm, khí nén, đa số công trình |
| Inox 316 | Có molypden, chống ăn mòn clorua | Hóa chất, nước biển, vi sinh |
Kép ren là chi tiết có thành mỏng nhất trong cụm lắp, vì phần ren ngoài bị tiện đi một phần độ dày ống. Ở môi trường ăn mòn, kép thường bị thủng hoặc gãy trước các phụ kiện khác, nên chọn cùng mác inox hoặc tốt hơn so với phụ kiện hai bên.
Ứng dụng của kép ren inox
- Nối van với phụ kiện: lắp van bi inox vào tê, cút hoặc rắc co.
- Lắp đồng hồ, cảm biến: kép thu nối thiết bị đo vào đường ống.
- Cụm lọc, bơm nhỏ: nối lọc Y, van một chiều, bơm tăng áp.
- Thực phẩm, bia rượu, dược phẩm: đường ống inox vệ sinh cỡ nhỏ.
- Nối ống mềm: kép một đầu ren, một đầu đuôi chuột.
Hướng dẫn lắp kép ren inox
- Chọn đúng chiều dài: đủ ăn ren hai đầu, còn chỗ vặn cờ lê. Tránh dùng kép sát khi sau này cần tháo.
- Kiểm tra hệ ren: kép và phụ kiện cùng BSPT hoặc cùng NPT. Theo JM Test Systems, NPT (60°) và BSPT (55°) không lắp lẫn được.
- Làm kín: quấn băng PTFE 3 – 5 vòng theo chiều ren trên hai đầu kép, không để băng thừa lọt vào lòng ống.
- Vặn đầu thứ nhất vào phụ kiện, giữ lục giác bằng cờ lê.
- Vặn phụ kiện thứ hai vào đầu còn lại, dùng hai cờ lê để lực không truyền qua mối đã siết.
- Chống bó ren: inox vặn vào inox dễ kẹt ren; dùng keo có chất chống kẹt và vặn đều tay.
Chọn chiều dài kép ren phù hợp
Chiều dài kép quyết định khoảng cách giữa hai phụ kiện và khả năng tháo lắp sau này. Một số nguyên tắc thực tế khi chọn:
- Cụm lắp cần gọn (tủ kỹ thuật, cụm đồng hồ): dùng kép lục giác ngắn. Lục giác vẫn cho phép vặn cờ lê, khác với kép sát.
- Cần khoảng hở để vặn van, tay gạt: chọn kép dài hơn để tay gạt van bi không vướng tường hoặc phụ kiện bên cạnh.
- Cần cách nhiệt hoặc bọc bảo ôn: kép dài giúp đưa van ra ngoài lớp cách nhiệt, dễ thao tác.
- Nối hai phụ kiện nặng: không dùng kép quá dài, vì cánh tay đòn lớn làm chân ren chịu uốn.
Kép ren inox trong cụm van và bơm
Một cụm lắp điển hình trước máy bơm nhỏ gồm: van chặn, rắc co, lọc Y và van một chiều. Giữa các phụ kiện ren trong này đều cần kép ren để nối. Thứ tự lắp nên tính trước: vặn kép vào phụ kiện cố định trước, sau đó lắp phụ kiện tiếp theo, và đặt rắc co ở vị trí cho phép tháo bơm mà không phải xoay các kép đã siết. Nếu lắp sai thứ tự, muốn thay một chi tiết phải tháo cả cụm.
Kiểm tra kép ren inox khi nhận hàng
- Đúng cỡ ren hai đầu, đúng chiều dài và kiểu kép.
- Ren sắc, đều, không mẻ; hai đầu đồng trục.
- Lục giác đủ cạnh, không méo; lòng kép thông suốt, không bavia.
- Mác inox đúng đơn hàng; có thể thử nhanh 201/304 bằng thuốc thử.
Lỗi thường gặp khi dùng kép ren inox
- Dùng kép sát ở vị trí cần tháo: không có chỗ kẹp, tháo ra phải cắt hoặc làm hỏng ren.
- Kẹp mỏ lết vào phần ren: làm dập ren, lần lắp sau rò rỉ.
- Treo van nặng trên kép dài: kép chịu uốn, dễ nứt tại chân ren.
- Dùng kép inox 201 với phụ kiện 304 ở môi trường ẩm: kép gỉ trước, thủng tại chân ren.
Báo giá kép ren inox
Giá kép ren inox phụ thuộc cỡ ren, kiểu kép (lục giác, sát, dài, thu), mác inox và số lượng. Khi cần báo giá, bạn ghi rõ ví dụ “Kép lục giác inox 304, 1″, ren BSPT – 30 cái” hoặc “Kép thu inox 304, 1″ × ½” – 10 cái”.
ANT cung cấp đồng bộ phụ kiện ren inox: cút ren inox, chếch ren inox, măng sông inox 304, bầu ren inox, rắc co inox, lơ thu inox và tê giảm ren inox. Với ống thép mạ kẽm, tham khảo kép ren mạ kẽm. Liên hệ Hotline 0818.234.678 (TP.HCM) hoặc 0842.888.817 (Hà Nội) để nhận báo giá kép ren inox.
Câu hỏi thường gặp về kép ren inox
Kép ren inox và kép nối ren inox có khác nhau không?
Không. Kép ren, kép nối ren, kép inox và nipple đều chỉ đoạn nối có ren ngoài hai đầu.
Kép lục giác và kép sát khác nhau thế nào?
Kép lục giác có phần giữa hình lục giác để vặn cờ lê, dễ tháo lắp. Kép sát ren suốt chiều dài, ngắn nhất nhưng khó tháo.
Kép thu inox dùng khi nào?
Khi cần nối hai phụ kiện ren trong khác cỡ, ví dụ lỗ ren 1″ của tê với van ½”.
Kép ren inox chịu áp bao nhiêu?
Kép ren inox của ANT chịu áp lực làm việc 25 bar, nhiệt độ đến 180 °C. Áp suất thực tế của cả cụm còn phụ thuộc phụ kiện đi kèm.
