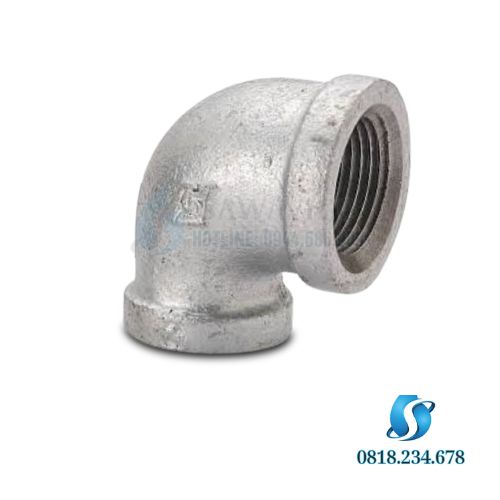

Cút thu ren mạ kẽm (còn gọi là cút giảm ren mạ kẽm, co thu ren kẽm, reducing elbow) là phụ kiện 90° có hai đầu ren trong khác cỡ nhau. Chỉ với một chi tiết, cút thu vừa đổi hướng dòng chảy 90° vừa chuyển từ ống lớn sang ống nhỏ – thay cho cách ghép một cút đều với một lơ thu. ANT cung cấp cút thu ren mạ kẽm cho hệ thống PCCC, cấp nước, khí nén và các tuyến ống thép tráng kẽm cỡ nhỏ.
Cút thu ren mạ kẽm là gì?
Về hình dạng, cút thu giống cút ren mạ kẽm 90° thông thường, nhưng hai đầu có đường kính ren khác nhau: một đầu lớn nối với ống chính, một đầu nhỏ nối với ống nhánh hoặc thiết bị. Cả hai đầu đều là ren trong (ren cái), ống thép có ren ngoài vặn thẳng vào.
Thông tin ANT công bố cho nhóm cút ren mạ kẽm: vật liệu gang dẻo mạ kẽm, cấp áp lực 150LBS, tiêu chuẩn BS EN 10242 / BS 143 & 1256, xuất xứ Trung Quốc, Hàn Quốc. Catalog phụ kiện gang dẻo của Georg Fischer theo EN 10242 cũng liệt kê cút thu (reducing elbow) là một dạng tiêu chuẩn bên cạnh cút đều, tê, thập và rắc co.
Cách đọc kích thước cút thu
Cút thu được gọi theo hai cỡ: đầu lớn × đầu nhỏ. Ví dụ:
- ¾” × ½” (DN20 × DN15): chuyển từ ống 27 sang ống 21, hay gặp ở đầu nhánh cấp nước vào thiết bị.
- 1″ × ¾” (DN25 × DN20): giảm cỡ trên nhánh cấp nước tầng, nhánh sprinkler.
- 1¼” × 1″ (DN32 × DN25): chuyển từ ống nhánh lên ống chính cỡ nhỏ.
Các cặp cỡ ở trên chỉ là ví dụ minh họa cách gọi tên. ANT chưa công bố bảng cặp cỡ và kích thước riêng cho cút thu ren mạ kẽm, nên khi đặt hàng vui lòng ghi rõ cặp cỡ cần dùng để được xác nhận hàng sẵn có.
Thông số tham khảo
| Tên gọi | Cút thu ren mạ kẽm 90° (reducing elbow) |
|---|---|
| Kiểu kết nối | Hai đầu ren trong, khác cỡ |
| Vật liệu (theo nhóm cút ren ANT) | Gang dẻo, mạ kẽm |
| Cấp áp lực (theo nhóm cút ren ANT) | 150LBS |
| Tiêu chuẩn (theo nhóm cút ren ANT) | BS EN 10242 / BS 143 & 1256 |
| Cặp cỡ | Xác nhận theo đơn hàng |
| Hệ ren | Ren ống ISO 7-1 (BSP) – xác nhận khi đặt hàng |

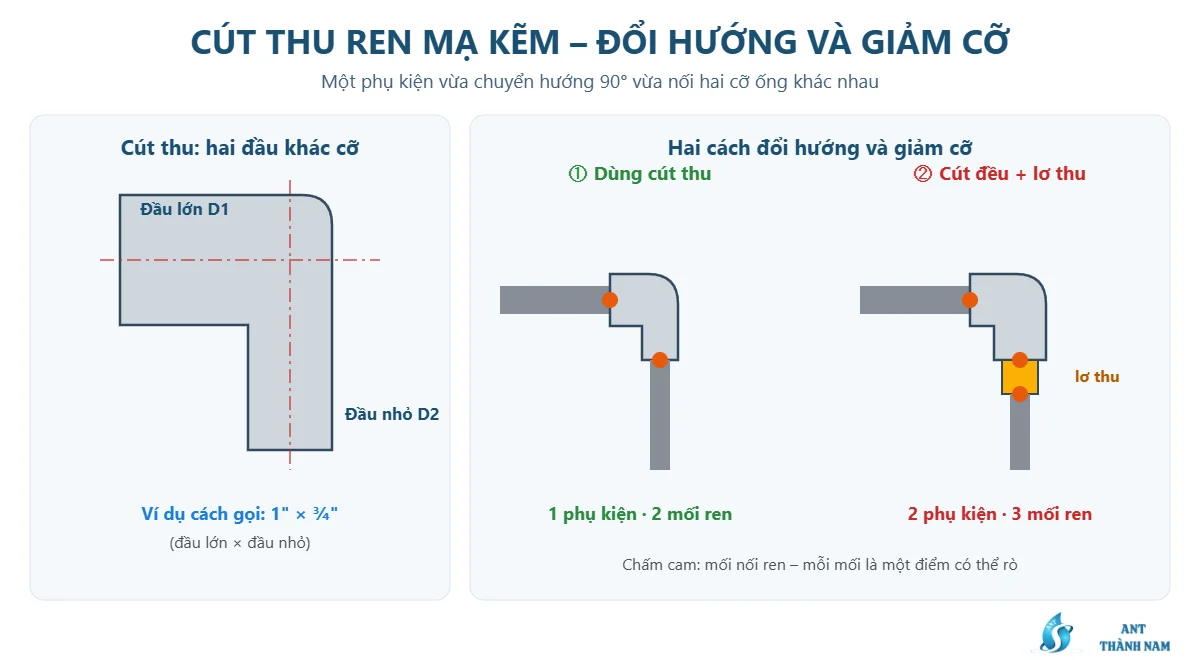

Cút thu hay cút đều + lơ thu?
Có hai cách để vừa đổi hướng vừa giảm cỡ ống ren:
- Dùng một cút thu: chỉ có hai mối ren (ống lớn – cút và cút – ống nhỏ).
- Dùng cút đều cộng lơ thu ren mạ kẽm: có ba mối ren (ống – cút, cút – lơ thu, lơ thu – ống).
Mỗi mối ren là một điểm có thể rò và mỗi phụ kiện thêm vào đều gây thêm tổn thất áp. Vì vậy, khi có sẵn đúng cặp cỡ, cút thu là lựa chọn gọn và kín hơn. Phương án cút đều + lơ thu hữu ích khi cần cặp cỡ lệch nhiều hoặc cần linh hoạt tại công trường.
Trường hợp giảm cỡ trên tuyến thẳng (không đổi hướng), dùng măng sông ren mạ kẽm loại thu hoặc côn thu ren mạ kẽm.
Lớp mạ kẽm nhúng nóng
Phụ kiện gang dẻo mạ kẽm thường được bảo vệ bằng mạ kẽm nhúng nóng. Theo Wikipedia, quy trình gồm tẩy dầu mỡ bằng dung dịch kiềm, rửa, tẩy gỉ bằng axit, rửa lại, nhúng trợ dung (thường là kẽm amoni clorua), sau đó nhúng vào bể kẽm nóng chảy khoảng 450 °C rồi làm nguội. Kẽm tạo các lớp hợp kim sắt – kẽm liên kết luyện kim với bề mặt thép, không chỉ bám dính như lớp sơn.
Ngoài trời, kẽm dần tạo lớp kẽm oxit rồi kẽm cacbonat màu xám xỉn, khá bền, bảo vệ lớp kim loại bên dưới. Vì vậy phụ kiện mạ kẽm để lâu thường chuyển từ màu bạc sáng sang xám mờ – đây là hiện tượng bình thường, không phải hàng kém chất lượng.
| Vật đúc (theo EN ISO 1461) | Lớp kẽm cục bộ tối thiểu | Lớp kẽm trung bình tối thiểu |
|---|---|---|
| Dày ≥ 6 mm | 70 µm | 80 µm |
| Dày < 6 mm | 60 µm | 70 µm |
Nguồn: bảng EN ISO 1461 do Galvanizers Association (Anh) tổng hợp. Tổ chức này lưu ý lớp mạ thực tế thường dày hơn mức tối thiểu và thay đổi theo kích thước, bề mặt và thành phần của vật mạ.
Hướng dẫn lắp đặt cút thu ren mạ kẽm
- Xác định đầu lớn, đầu nhỏ đúng với tuyến ống trước khi quấn băng tan.
- Làm sạch ren ống và phụ kiện, loại bỏ phoi, cát.
- Quấn băng tan PTFE theo chiều ren, căng đều, tối thiểu 3 vòng cho ren ½” – 2″ theo khuyến nghị của Boshart.
- Lắp đầu lớn trước, siết đến khi đầu nhỏ quay đúng hướng nhánh; không vặn lùi để chỉnh hướng.
- Lắp ống nhánh vào đầu nhỏ, giữ cút bằng mỏ lết thứ hai để không làm xoay mối đã siết.
- Thử kín toàn tuyến trước khi bàn giao.
Những lưu ý khi chọn cút thu ren mạ kẽm
- Đúng hệ ren: ren BSP theo ISO 7-1 có góc 55°, ren NPT góc 60°. Theo Redfluid, hai hệ ren này không lắp lẫn được.
- Nhiệt độ và áp suất: với Class 150 theo ASME B16.3, áp suất cho phép giảm từ khoảng 20,7 bar (đến 66 °C) xuống khoảng 10,3 bar ở 177 °C (Engineering ToolBox).
- Nước nóng: trong khoảng 60 – 82 °C, lớp kẽm có thể bị đảo cực nếu nước chứa oxy hòa tan và bicarbonat hoặc nitrat (AGA). Tuyến nước nóng nên dùng phụ kiện inox.
- Nối với đồng, đồng thau: dùng rắc co cách điện hoặc đoạn nối đồng thau để hạn chế ăn mòn điện hóa.
Ứng dụng
- Đầu nhánh sprinkler, nhánh cấp nước cho tủ chữa cháy.
- Đường cấp nước lạnh vào thiết bị vệ sinh, bồn chứa, máy bơm cỡ nhỏ.
- Đường khí nén trong xưởng, chuyển từ ống chính xuống điểm dùng.
- Vị trí chật, cần giảm số phụ kiện và số mối nối.
Tổn thất áp qua cút thu
Dòng chảy đi qua cút thu chịu hai loại tổn thất cục bộ cùng lúc: tổn thất do đổi hướng 90° và tổn thất do thay đổi tiết diện. Bảng hệ số tổn thất trong tài liệu môn Cơ học chất lưu (ME 309) của Đại học Purdue cho cút ren 90° thường có K ≈ 1,5, trong khi chếch ren 45° chỉ K ≈ 0,4. Nghĩa là mỗi cút 90° trên tuyến ren gây tổn thất tương đương một đoạn ống thẳng khá dài.
Từ đó có ba nguyên tắc thực tế:
- Không dùng thừa cút; ưu tiên đi tuyến thẳng, chỉ đổi hướng khi cần.
- Khi chỉ cần né vật cản, cân nhắc chếch 45° thay cho cút 90°.
- Khi phải vừa đổi hướng vừa giảm cỡ, một cút thu cho tổn thất và số mối nối ít hơn so với ghép nhiều phụ kiện.
Lỗi thường gặp khi dùng cút thu ren
| Lỗi | Hậu quả | Cách phòng tránh |
|---|---|---|
| Đặt nhầm cặp cỡ (ví dụ cần 1″ × ½” nhưng đặt 1″ × ¾”) | Phải thêm lơ thu, tăng mối nối | Đo cỡ ren thực tế của ống và thiết bị trước khi đặt |
| Lắp lẫn ren NPT với ren BSP | Mối ren kẹt, rò theo đường xoắn | Thống nhất một hệ ren cho cả tuyến |
| Vặn lùi để chỉnh hướng nhánh | Băng tan bị xé, hở mối nối | Căn hướng trước, siết một chiều; dùng rắc co nếu cần chỉnh |
| Siết quá lực | Nứt thân cút gang, tét ren | Siết vừa đủ kín, giữ cút bằng mỏ lết thứ hai |
| Dùng cho đường nước nóng | Lớp kẽm suy giảm, gỉ sớm | Dùng phụ kiện inox cho nước nóng |
So sánh cút thu mạ kẽm với cút thu vật liệu khác
| Tiêu chí | Cút thu ren mạ kẽm | Phụ kiện ren inox | Phụ kiện HDPE |
|---|---|---|---|
| Ống đi kèm | Ống thép tráng kẽm | Ống inox | Ống nhựa HDPE |
| Chống gỉ | Nhờ lớp kẽm | Tốt | Không gỉ |
| Nước nóng | Hạn chế | Phù hợp | Theo cấp áp, nhiệt của ống |
| Giá thành | Hợp lý | Cao hơn | Tùy cỡ |
Xem thêm cút ren inox và cút ren trong HDPE khi chuyển tiếp giữa ống nhựa và ống kim loại.
Thông tin cần cung cấp khi đặt hàng
| Cặp cỡ | Đầu lớn × đầu nhỏ, ví dụ 1″ × ¾” |
|---|---|
| Hệ ren | BSP hay NPT |
| Môi chất, nhiệt độ, áp suất làm việc | Để kiểm tra cấp áp lực phù hợp |
| Số lượng và chứng từ | CO, CQ nếu dự án yêu cầu |
Báo giá cút thu ren mạ kẽm
Giá phụ thuộc cặp cỡ, xuất xứ và số lượng. ANT cung cấp trọn bộ phụ kiện ren mạ kẽm: cút ren, tê ren, chếch 45°, lơ thu, rắc co. Xem toàn bộ tại danh mục phụ kiện kẽm. Liên hệ Hotline 0818.234.678 (TP.HCM) hoặc 0842.888.817 (Hà Nội).
Câu hỏi thường gặp về cút thu ren mạ kẽm
Cút thu khác cút đều ở điểm nào?
Cút đều có hai đầu cùng cỡ; cút thu có một đầu lớn và một đầu nhỏ, vừa đổi hướng 90° vừa giảm cỡ ống.
Nên dùng cút thu hay cút đều kèm lơ thu?
Cút thu cho ít mối ren hơn (hai thay vì ba), gọn và giảm nguy cơ rò. Cút đều kèm lơ thu linh hoạt hơn khi không có sẵn cặp cỡ.
Cút thu ren mạ kẽm có những cỡ nào?
ANT chưa công bố bảng cặp cỡ riêng. Hãy gửi cặp cỡ cần dùng để ANT kiểm tra hàng và báo giá.
Vì sao phụ kiện mạ kẽm chuyển sang màu xám?
Kẽm phản ứng với không khí tạo lớp kẽm oxit rồi kẽm cacbonat màu xám xỉn. Lớp này bền và tiếp tục bảo vệ thép bên dưới.
Cút thu mạ kẽm có dùng cho gas được không?
ANT liệt kê gas, khí và hơi trong phạm vi ứng dụng của cút ren mạ kẽm. Với đường gas, cần tuân thủ quy định an toàn của công trình và dùng vật liệu làm kín ren phù hợp với gas.
