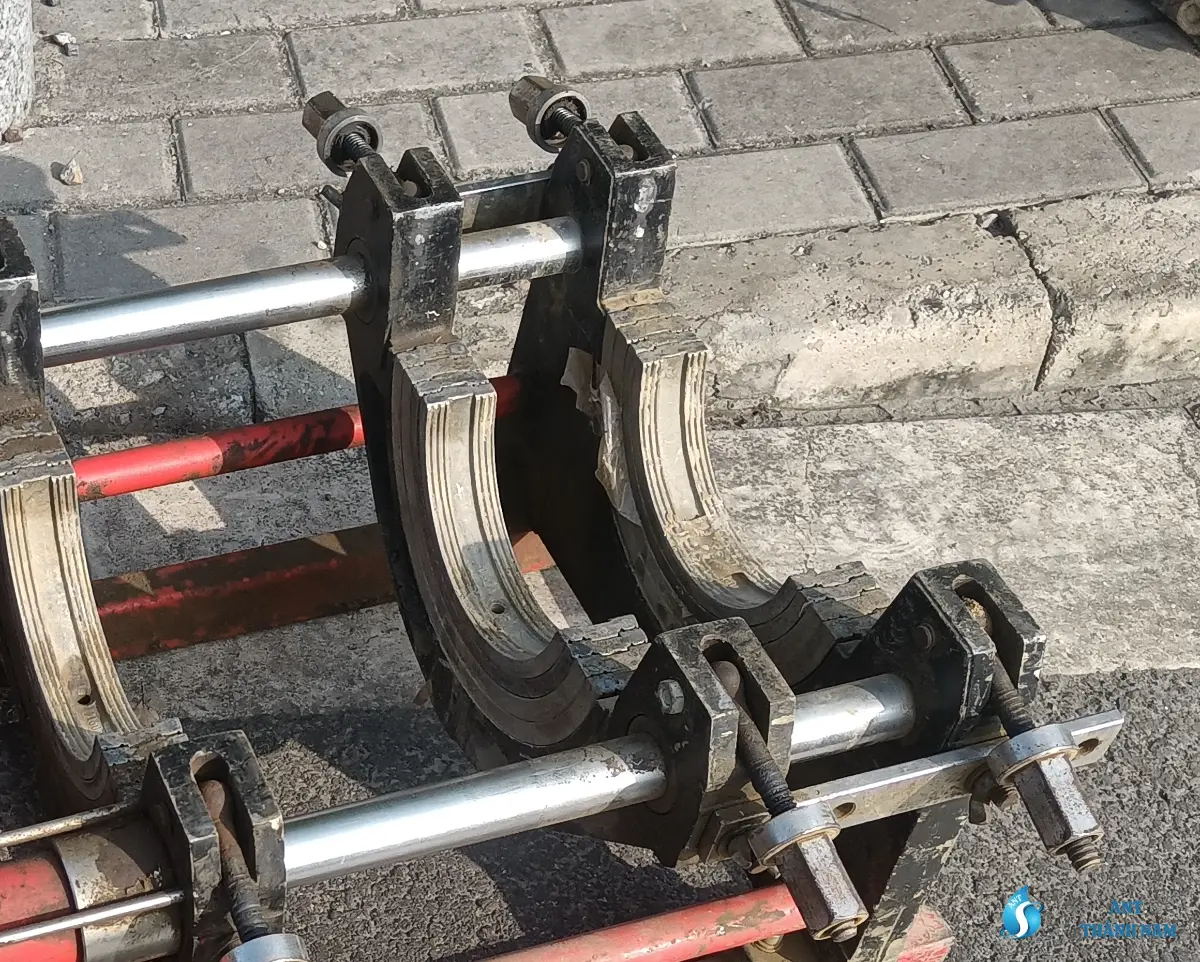

Má kẹp máy hàn (còn gọi là má kẹp phụ, vòng kẹp, bạc kẹp, clamp inserts, reducing inserts) là chi tiết lắp vào các vòng kẹp của khung máy hàn đối đầu, dùng để ôm sát và giữ chặt ống HDPE có đường kính nhỏ hơn đường kính lớn nhất của máy. Mỗi cỡ ống cần một bộ má kẹp riêng. Nhờ má kẹp, một máy hàn có thể hàn được nhiều cỡ ống khác nhau trong dải của máy. ANT Thành Nam cung cấp má kẹp thay thế và bổ sung cho các dòng máy hàn HDPE thủy lực và máy cơ 4 kẹp.
Má kẹp máy hàn là gì?

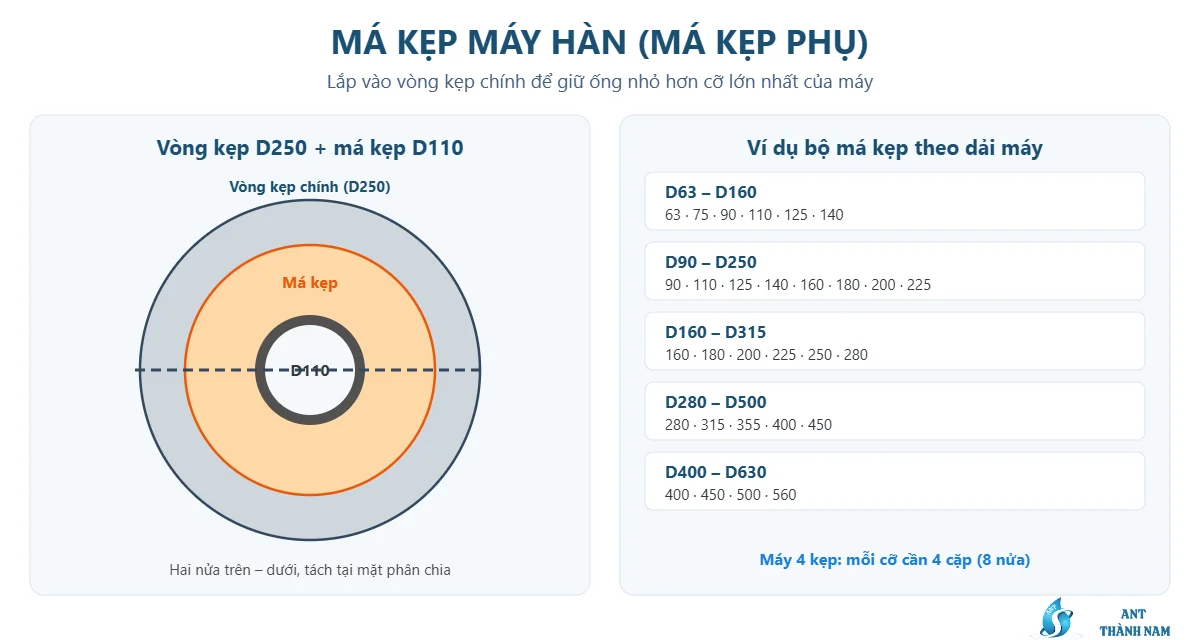

Vòng kẹp chính trên khung máy được chế tạo theo đường kính ống lớn nhất máy hàn được, ví dụ D250 với máy dải D90 – D250. Khi hàn ống D110, nếu kẹp trực tiếp, vòng kẹp quá rộng và không giữ được ống. Người thợ lắp thêm một cặp má kẹp D110 vào trong vòng kẹp: mặt ngoài má kẹp khớp với vòng kẹp chính, mặt trong ôm đúng đường kính ống D110.
Theo mô tả của hãng Hayes Pipe Fusion Machines, má kẹp (inserts) là chi tiết tháo rời được, dùng để máy thích ứng với các đường kính ống và hình dạng phụ kiện khác nhau.
Cấu tạo má kẹp máy hàn
| Đặc điểm | Mô tả |
|---|---|
| Hình dạng | Hai nửa hình bán nguyệt (trên và dưới) cho mỗi vòng kẹp |
| Số lượng mỗi cỡ | Máy 4 kẹp cần 4 cặp (8 nửa) cho một cỡ ống |
| Vật liệu | Nhôm hợp kim (nhẹ, không làm xước ống) hoặc thép |
| Mặt trong | Gia công đúng đường kính ngoài ống, có thể có gân tăng ma sát |
| Mặt ngoài | Khớp với vòng kẹp chính của đúng model máy |
| Cố định | Bắt vít hoặc chốt vào vòng kẹp |
| Ký hiệu | Khắc đường kính ống trên má kẹp để dễ chọn |
Các cỡ má kẹp thông dụng
Đường kính ống HDPE được sản xuất theo dãy kích thước tiêu chuẩn. Má kẹp cũng được làm theo các cỡ này. Bảng dưới là ví dụ bộ má kẹp thường gặp cho từng dải máy:
| Dải máy hàn | Cỡ má kẹp thường có (mm) |
|---|---|
| D63 – D160 | 63, 75, 90, 110, 125, 140 (160 là vòng kẹp chính) |
| D90 – D250 | 90, 110, 125, 140, 160, 180, 200, 225 (250 là vòng kẹp chính) |
| D160 – D315 | 160, 180, 200, 225, 250, 280 (315 là vòng kẹp chính) |
| D280 – D500 | 280, 315, 355, 400, 450 (500 là vòng kẹp chính) |
| D400 – D630 | 400, 450, 500, 560 (630 là vòng kẹp chính) |
Danh sách thực tế đi kèm máy tùy nhà sản xuất và đơn hàng. Khi đặt thêm má kẹp, cần ghi rõ model máy và cỡ ống cần hàn.
Má kẹp chuyên dụng cho phụ kiện
- Má kẹp mặt bích (stub end): giữ đầu bích HDPE có vai rộng hơn thân.
- Má kẹp phụ kiện ngắn: dùng khi hàn cút, tê, côn thu có đoạn thẳng ngắn, thường kết hợp tháo bớt một vòng kẹp.
- Má kẹp hẹp: bản rộng nhỏ, để giữ phụ kiện có chiều dài hàn ngắn.
Tham khảo phụ kiện hàn đối đầu HDPE: cút hàn HDPE, tê đều hàn HDPE, đầu bích hàn HDPE.
Vì sao má kẹp đúng cỡ lại quan trọng?
- Giữ ống không trượt: khi ép hàn và làm nguội, lực ép lớn; má kẹp lỏng làm ống trượt, mất áp lực, mối hàn yếu.
- Giữ ống tròn: ống HDPE thường hơi ô-van sau khi cuộn hoặc vận chuyển; má kẹp đúng cỡ giúp nắn tròn đầu ống, giảm lệch mép.
- Đồng tâm: má kẹp chuẩn giúp hai ống thẳng hàng. Độ lệch mép cho phép sau khi bào thường không quá 10% chiều dày thành ống.
- Bảo vệ ống: má kẹp nhôm có mặt trong trơn, không làm xước sâu bề mặt ống.
Thông tin cần cung cấp khi đặt má kẹp
| Model máy hàn | Ví dụ ANT 160H, 250H, 315H, máy cơ 4 kẹp ANT 250… |
|---|---|
| Cỡ ống cần hàn | Ví dụ D110, D160, D225 |
| Số bộ | Một bộ đủ cho 4 vòng kẹp (8 nửa) |
| Loại đặc biệt | Má kẹp mặt bích, má kẹp phụ kiện (nếu cần) |
| Ảnh chụp | Vòng kẹp chính và má kẹp cũ (nếu có) |
Cách lắp má kẹp vào máy hàn
- Mở các vòng kẹp chính, làm sạch mặt trong vòng kẹp.
- Chọn đúng bộ má kẹp theo đường kính ống (xem ký hiệu khắc trên má).
- Lắp nửa dưới vào vòng kẹp dưới, nửa trên vào vòng kẹp trên, bắt vít hoặc chốt cố định.
- Kiểm tra tất cả 4 vòng kẹp đều dùng cùng một cỡ má kẹp.
- Đặt ống, đóng vòng kẹp, siết bu lông đều; kiểm tra ống không xoay được.
Dãy đường kính ống HDPE và cách chọn bộ má kẹp
Ống HDPE được sản xuất theo dãy đường kính ngoài tiêu chuẩn: 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1200 mm. Mỗi cỡ này cần một bộ má kẹp riêng nếu nằm trong dải của máy.
Khi mua máy hàn, nhiều đơn vị chỉ lấy vài bộ má kẹp cho các cỡ ống đang làm. Về sau, khi nhận dự án có cỡ ống khác, cần đặt thêm má kẹp đúng cỡ thay vì mua máy mới. Đây là cách tiết kiệm chi phí đầu tư: một khung máy D90 – D250 cùng đủ bộ má kẹp có thể hàn tới 9 cỡ ống khác nhau.
Cần lưu ý rằng má kẹp chỉ thay đổi đường kính ống được giữ, còn lực ép tối đa và kích thước đĩa nhiệt, đĩa bào vẫn là của máy. Với ống nhỏ gần giới hạn dưới của dải, lực kéo của bàn trượt so với lực hàn cần thiết trở nên đáng kể, nên phải đo áp lực kéo cẩn thận trước mỗi mối hàn.
Lỗi thường gặp khi dùng má kẹp
- Lắp lẫn hai cỡ má kẹp trên cùng một máy, ví dụ hai vòng D110 và hai vòng D125: ống bị nghiêng, lệch tâm.
- Không lắp má kẹp mà chèn giấy, cao su vào vòng kẹp chính để kẹp ống nhỏ: ống trượt khi ép, mối hàn hỏng.
- Siết không đều hai bên: ống bị ép lệch, sau khi bào vẫn lệch mép.
- Để cát, đá dăm kẹt trong má kẹp: làm xước sâu bề mặt ống và giảm độ bám.
Dấu hiệu cần thay má kẹp
- Ống bị trượt khi ép dù đã siết chặt bu lông.
- Má kẹp mòn, biến dạng, nứt hoặc gãy tai bắt vít.
- Vít, chốt cố định má kẹp bị trờn ren, lỏng.
- Thất lạc một nửa trong bộ; không nên dùng má kẹp khác cỡ để thay tạm.
Bảo quản má kẹp
- Bảo quản theo bộ, đánh dấu cỡ rõ ràng, để trong hộp hoặc giá riêng.
- Làm sạch cát, đất bám trên mặt trong sau khi dùng.
- Tránh va đập làm móp mép, đặc biệt với má kẹp nhôm.
- Kiểm tra đủ số lượng trước khi mang máy ra công trường.
Báo giá má kẹp máy hàn
Giá má kẹp phụ thuộc vào model máy, cỡ ống, vật liệu và số bộ. ANT Thành Nam cung cấp má kẹp thay thế cùng khung máy hàn, ốc máy hàn, đĩa nhiệt, đĩa bào và bộ điều khiển thủy lực. Tham khảo máy hàn trọn bộ: máy hàn HDPE thủy lực ANT 250H, máy hàn HDPE 4 kẹp ANT 160 – 200. Liên hệ Hotline 0818.234.678 (TP.HCM) hoặc 0842.888.817 (Hà Nội) để được tư vấn đúng bộ má kẹp.
Câu hỏi thường gặp về má kẹp máy hàn
Một bộ má kẹp gồm mấy chiếc?
Với máy 4 kẹp, một bộ cho một cỡ ống gồm 4 cặp, tức 8 nửa bán nguyệt.
Má kẹp của máy này có dùng cho máy khác được không?
Thường không, vì mặt ngoài má kẹp khớp với vòng kẹp chính của từng model máy.
Hàn ống D250 trên máy D90 – D250 có cần má kẹp không?
Không. D250 là cỡ lớn nhất, ống được kẹp trực tiếp bằng vòng kẹp chính.
Có đặt được má kẹp cỡ lẻ không?
Có thể gia công theo yêu cầu nếu cỡ ống nằm trong dải của máy. Liên hệ ANT để kiểm tra.
Má kẹp nhôm hay má kẹp thép tốt hơn?
Má kẹp nhôm nhẹ, dễ thay lắp và ít làm xước ống, phù hợp đa số máy. Má kẹp thép cứng vững hơn, bền với va đập, thường dùng cho máy cỡ lớn hoặc điều kiện công trường khắc nghiệt. Quan trọng nhất là má kẹp phải đúng cỡ và khớp với vòng kẹp chính của máy.
